Vantagens dos painéis elétricos industriais sob medida para reduzir paradas e custos operacionais

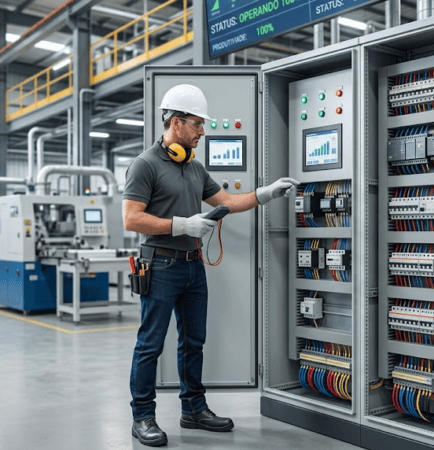

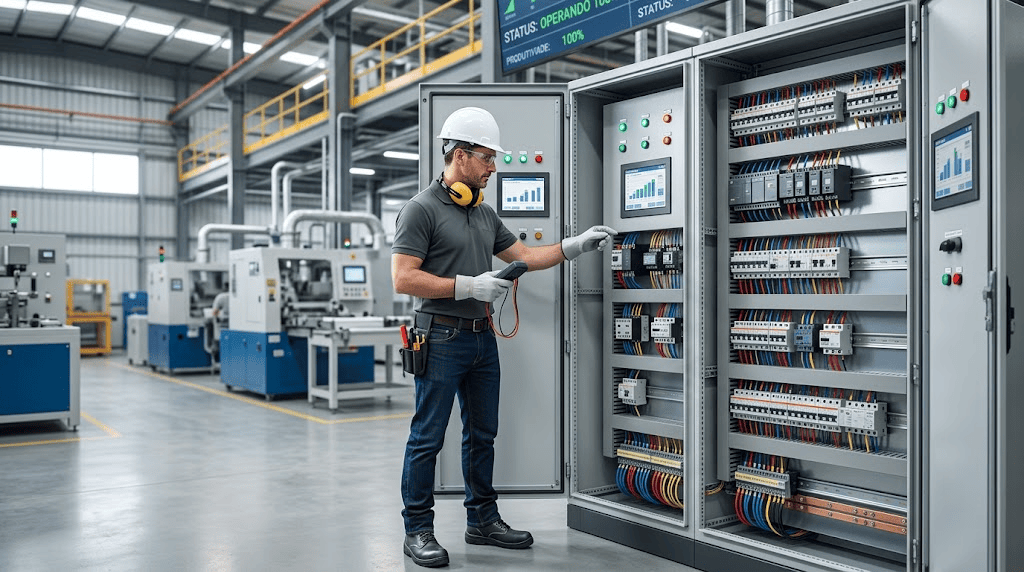

Um painel elétrico industrial mal especificado pode ser a origem silenciosa de paradas que travam a produção inteira. Em muitas instalações críticas, a falha do quadro central interrompe linhas completas de fabricação, e o custo acumulado em manutenção corretiva, consumo fora da curva e perda de produção transforma um erro de projeto em passivo financeiro permanente. Na maioria dos casos, o problema começa em detalhes previsíveis: uma conexão frouxa, um disjuntor mal coordenado, um gabinete sem grau de proteção adequado para o ambiente. O painel elétrico não é um acessório da instalação, é o ponto central onde a energia se distribui, o processo se comanda e a automação se integra.

A escolha correta começa antes do catálogo de componentes: começa pela função que o equipamento precisa cumprir, pelo ambiente onde vai operar e pelas normas que regem sua construção. Neste artigo, você vai entender os tipos de painel elétrico industrial, as especificações técnicas críticas, as normas aplicáveis e como montar um briefing técnico para solicitar um orçamento com precisão, sem retrabalho.

Tipos de painel elétrico industrial e o que cada um resolve na prática

O erro mais comum em projetos elétricos industriais é escolher o tipo de painel pelo preço ou pela disponibilidade, e não pela função. Cada tipo foi concebido para resolver um problema específico. Misturar funções ou substituir um pelo outro gera superdimensionamento em alguns pontos e lacunas de proteção em outros, um risco real que o projeto correto elimina desde a concepção.

Distribuição, comando e potência: funções distintas que não se substituem

O quadro de distribuição industrial recebe energia de uma fonte a montante e a divide entre circuitos, setores e subpainéis. Ele reúne disjuntores, barramentos, fusíveis, proteção contra surtos e dispositivos de seccionamento. Já o painel de comando centraliza a operação de uma máquina ou conjunto: botoeiras, contatores, relés, intertravamentos e sinalizadores. Em instalações maiores, os dois trabalham em conjunto. Confundir as funções resulta em um único gabinete sobrecarregado de responsabilidades, mais difícil de manter e mais vulnerável a falhas em cascata.

O painel de potência entra quando as correntes são elevadas e as cargas são de grande porte, como grandes motores, fornos industriais e bombas de alta capacidade. Ele deve ser dimensionado para suportar correntes de partida, esforços eletrodinâmicos e dissipação térmica específica. Separar fisicamente os circuitos de potência e controle é um requisito técnico, não uma preferência estética.

CCM e painel de automação: controle centralizado em plantas complexas

O Centro de Controle de Motores (CCM) reúne, em compartimentos independentes, toda a proteção, o seccionamento e o acionamento de múltiplos motores. Cada módulo pode ser extraído individualmente para manutenção sem interromper o restante da instalação. Para plantas com muitos motores operando em paralelo, linhas de produção, sistemas de bombeamento e processos contínuos, o CCM é a solução mais eficiente em termos de operação e manutenção.

O painel de automação industrial vai além: ele integra o controlador lógico programável, a interface homem-máquina, os módulos de entradas e saídas, as redes industriais e a comunicação com sistemas de supervisão. Ele é necessário quando o processo exige sequenciamento automático, rastreabilidade, alarmes configuráveis, receitas de produção ou controle remoto. Um painel de automação bem projetado é o sistema nervoso da planta.

Eletrocentro: quando o módulo integrado resolve mais rápido

O Eletrocentro, designação técnica nacional para o módulo integrado conhecido no mercado internacional como E-House, é uma solução compacta que integra distribuição, acionamento de motores, inversores de frequência e automação em um único invólucro testado e certificado antes da entrega. Ele é fabricado, montado e comissionado em fábrica, reduzindo ao mínimo as atividades de campo. Essa abordagem é especialmente adequada em expansões rápidas, áreas remotas ou projetos onde o prazo de comissionamento no local é determinante para o cronograma. Na VR Energia, os Eletrocentros passam por todos os ensaios de rotina previstos na ABNT NBR IEC 61439, verificação dielétrica, continuidade do circuito de proteção e teste funcional, com registro documentado antes do embarque.

Painel elétrico industrial: dimensionamento e componentes que não podem falhar no projeto

Especificar um painel elétrico industrial começa com cálculo, não com a escolha de marcas. O dimensionamento incorreto é a principal causa de falhas prematuras e de incêndios em painéis industriais, e o erro quase sempre acontece nas etapas iniciais do projeto, quando os números ainda parecem aproximações razoáveis.

Da corrente de projeto ao barramento: como os números se conectam

A sequência lógica, fundamentada na ABNT NBR 5410 e na ABNT NBR IEC 61439, é: levantar as cargas com seus fatores de demanda, calcular a corrente de projeto de cada circuito, para trifásico: Ib = P / (√3 × VLL × cosφ × η), onde η é o rendimento do equipamento, selecionar cabos com capacidade de condução corrigida pelo método de instalação e temperatura ambiente, e então dimensionar os disjuntores respeitando a relação Ib ≤ In ≤ Iz. O barramento deve ser verificado tanto para a corrente contínua quanto para a suportabilidade ao curto-circuito. Somar simplesmente todas as correntes nominais para definir o alimentador principal é um erro frequente que superdimensiona o alimentador e esconde problemas reais de coordenação.

A verificação de queda de tensão é obrigatória conforme a NBR 5410, especialmente em circuitos de motores onde a partida pode exigir seções maiores de cabo. A capacidade de interrupção do disjuntor deve ser igual ou superior à corrente de curto-circuito disponível no ponto de instalação. Não há margem para improviso nesse critério.

Componentes obrigatórios e opcionais estratégicos

Todo painel elétrico industrial precisa ter, conforme exigido pela NR-10, NBR 5410 e ABNT NBR IEC 61439: seccionador geral com possibilidade de bloqueio na posição desligado, proteção contra sobrecorrente e curto-circuito em cada circuito, barramento de proteção (PE), bornes identificados e gabinete com grau de proteção compatível com o ambiente. Esses não são opcionais. São os elementos mínimos sem os quais o painel não é seguro para operar nem para manter.

Outros componentes não são obrigatórios para todos os painéis, mas agregam valor operacional real quando o projeto os justifica. Interface homem-máquina para visualização de alarmes e inversor de frequência para controle de velocidade pertencem a uma primeira categoria, projetos com supervisão e acionamento variável. Relé monitor de fases, medidores de energia e resistência anticondensação respondem a condições específicas do ambiente e do processo. O controlador lógico programável só é necessário quando o painel precisa executar lógica programável: incluí-lo sem necessidade aumenta custo e complexidade de manutenção.

Normas e grau de proteção: o que o ambiente e a legislação exigem

Conformidade normativa não é burocracia. É o conjunto de requisitos que garante que o painel vai funcionar corretamente ao longo de sua vida útil e que a equipe de manutenção vai estar segura ao interagir com ele. Ignorar esse conjunto, por pressa, custo ou desconhecimento, é a raiz de autuações, acidentes e falhas que interrompem a produção no pior momento possível.

NR-10 e ABNT NBR IEC 61439 na prática do fabricante

A NR-10 regula a segurança das instalações e das pessoas: aterramento, seccionamento seguro, identificação de circuitos, controle de acesso a partes energizadas, documentação atualizada e capacitação dos trabalhadores. A ABNT NBR IEC 61439 rege a construção e a verificação do conjunto de baixa tensão. Ela exige que o fabricante demonstre corrente nominal, elevação de temperatura dentro dos limites, resistência ao curto-circuito, continuidade do circuito de proteção e resultados dos ensaios de rotina realizados após a montagem.

Para painéis integrados a máquinas, a ABNT NBR IEC 60204-1 é aplicável e deve ser analisada junto com a NR-12. A ABNT NBR 5410 rege as instalações de baixa tensão como um todo. Quando há subestações envolvidas, a ABNT NBR 14039 entra em cena. Conhecer qual norma se aplica a cada parte do projeto é responsabilidade do fabricante e do engenheiro responsável pela instalação.

Como o grau de proteção IP define o gabinete correto para cada ambiente

O código IP, definido pela ABNT NBR IEC 60529, usa dois algarismos: o primeiro indica proteção contra sólidos e o segundo contra água. O IP55 admite entrada limitada de poeira e resiste a jatos moderados de água. O IP66 é completamente estanque à poeira e suporta jatos mais intensos. A escolha prática: IP55 para ambientes industriais internos ou externos abrigados; IP66 para presença de poeira fina, lavagem frequente com mangueira ou exposição severa.

Um ponto que causa confusão: grau IP não é proteção contra corrosão. Em ambientes com salinidade, névoa marinha ou produtos químicos agressivos, o material do gabinete, o tratamento de pintura e as ferragens precisam ser especificados separadamente. Um IP66 em aço carbono sem tratamento anticorrosivo adequado vai falhar em ambiente costeiro antes do esperado.

Retrofit e manutenção preditiva: quando modernizar é mais inteligente que substituir

Grande parte dos problemas operacionais em plantas de médio e grande porte não exige fabricar um novo painel do zero. Em muitos casos, o diagnóstico técnico revela que a infraestrutura existente ainda tem aproveitamento, e que intervenções pontuais, bem executadas, restauram a confiabilidade com custo e tempo de parada significativamente menores do que a substituição total.

Sinais de que um painel antigo precisa de atualização

Alguns indicadores são claros: componentes descontinuados sem peças de reposição disponíveis, aquecimento anormal identificado em operação, capacidade de curto-circuito inferior ao nível disponível na instalação atual, ausência de proteção diferencial ou dispositivo de proteção contra surtos, e impossibilidade de integrar automação moderna ao equipamento existente. Quando esses sinais aparecem em conjunto, o risco de falha catastrófica deixa de ser hipótese e passa a ser questão de tempo.

O processo de modernização pode incluir substituição de disjuntores por modelos com melhor poder de interrupção, modernização do barramento, atualização de relés eletromecânicos por relés eletrônicos com mais funções de proteção e inclusão de controlador lógico programável para automação de sequências. Tudo isso sem fabricar um painel novo do zero, reduzindo custo e tempo de parada.

Termografia e ensaios como base da manutenção preditiva

A inspeção termográfica por câmera infravermelha identifica pontos quentes causados por conexões frouxas, sobrecarga e falha de componentes antes que o problema cause uma parada. A diferença de temperatura entre fases equivalentes é o indicador mais confiável: conforme guias técnicos de inspeção termográfica, uma variação acima de 40°C em relação ao ponto de referência indica condição crítica que exige intervenção imediata. Variações entre 11°C e 20°C já sinalizam deficiência que precisa ser investigada e corrigida na próxima janela de manutenção.

Os ensaios elétricos preventivos complementam a termografia: verificação de continuidade do aterramento, ensaio de isolamento com megôhmetro e inspeção de torque nas conexões. Esses serviços fazem parte de um plano de manutenção preditiva, não de uma resposta a emergências. Do ponto de vista econômico, o custo de uma inspeção programada é uma fração do valor envolvido em uma parada não planejada, sem contar os riscos à segurança da equipe.

Como especificar e solicitar um painel elétrico industrial sob medida sem retrabalho

Um fornecedor competente entrega uma proposta técnica precisa quando recebe um briefing técnico completo. Um briefing incompleto resulta em proposta genérica, prazo estendido e orçamento que não representa o projeto real, e o retrabalho posterior costuma custar mais do que o tempo perdido na especificação inicial teria levado.

O briefing que acelera o orçamento

Reúna estas informações antes de contatar um fabricante:

• Tensão e frequência da rede, com o nível de curto-circuito disponível no ponto de conexão
• Lista de cargas com potência, regime de funcionamento e corrente nominal de cada uma
• Nível de automação desejado: comando manual, semiautomático ou totalmente automatizado com comunicação industrial
• Grau de proteção e condições do ambiente: presença de poeira, umidade, agentes químicos, temperatura
• Normas contratuais exigidas pelo cliente final ou pela concessionária
• Prazo de entrega e disponibilidade para comissionamento em campo

Projeto executado pela VR Energia em Volta Redonda

Uma indústria de médio porte em Volta Redonda enfrentava paradas frequentes originadas no painel de comando e controle de motores de uma linha de produção. O diagnóstico da VR Energia identificou três problemas combinados: capacidade de curto-circuito insuficiente nos disjuntores existentes, ausência de proteção contra desequilíbrio de fases e relés eletromecânicos degradados sem peças de reposição disponíveis.

A solução foi um painel elétrico industrial sob medida com controlador lógico programável, interface homem-máquina com visualização de alarmes, inversores de frequência para controle de velocidade dos motores principais e sistema de proteção coordenado com poder de interrupção compatível com a instalação real. Antes da entrega, o conjunto passou pelos ensaios de rotina exigidos pela ABNT NBR IEC 61439: verificação dielétrica, continuidade do circuito de proteção, teste funcional e torque de todas as conexões documentado. O comissionamento foi realizado com a equipe de produção presente, garantindo transferência de conhecimento técnico. Nas semanas seguintes, a planta registrou redução significativa das paradas não planejadas por falha elétrica, resultado acompanhado pela equipe da VR Energia durante o período inicial de operação.

Conclusão: o painel elétrico industrial certo protege a produção e o investimento

Um painel elétrico industrial bem especificado não é custo operacional, é investimento em continuidade de produção, segurança da equipe e eficiência energética. A escolha começa pela função que o equipamento precisa cumprir, passa pelo dimensionamento correto de cada circuito, pelas normas aplicáveis ao tipo de instalação e pelo grau de proteção compatível com o ambiente real.

O processo se consolida na escolha de um fabricante que entrega ensaios documentados, diagramas atualizados, responsável técnico com ART e suporte real após a entrega. Reúna seu briefing técnico com as informações de carga, ambiente, nível de automação e normas contratuais, e apresente à VR Energia para uma avaliação técnica completa do seu projeto.
