Parametrização de Relés de Proteção para Sistemas Elétricos Eficientes

A parametrização de relés de proteção é um aspecto crucial na segurança e eficiência de sistemas elétricos. Esses dispositivos desempenham um papel fundamental na proteção de equipamentos e na prevenção de falhas, garantindo que as instalações operem de maneira segura. Neste artigo, abordaremos a importância da parametrização, os passos necessários para realizá-la corretamente, os erros comuns a serem evitados e as melhores práticas de manutenção para assegurar o funcionamento adequado dos relés de proteção.

Importância da Parametrização de Relés de Proteção em Sistemas Elétricos

A parametrização de relés de proteção é um elemento essencial para a segurança e a eficiência dos sistemas elétricos. Esses dispositivos são responsáveis por monitorar e proteger circuitos elétricos contra falhas, como sobrecargas, curtos-circuitos e outros problemas que podem comprometer a integridade dos equipamentos e a segurança das instalações. A correta configuração desses relés é fundamental para garantir que eles atuem de maneira eficaz quando necessário.

Um dos principais objetivos da parametrização é assegurar que os relés de proteção respondam adequadamente a diferentes condições de operação. Cada sistema elétrico possui características específicas, como a carga conectada, a configuração do circuito e as condições ambientais. Portanto, a parametrização deve ser realizada de acordo com essas particularidades, garantindo que o relé atue no momento certo e com a intensidade adequada.

Além disso, a parametrização correta dos relés de proteção contribui para a minimização de interrupções no fornecimento de energia. Quando um relé é mal configurado, pode ocorrer a atuação indevida, resultando em desligamentos desnecessários do sistema. Isso não apenas afeta a continuidade do serviço, mas também pode causar prejuízos financeiros significativos, especialmente em indústrias e comércios que dependem de um fornecimento de energia estável.

Outro aspecto importante é a proteção dos equipamentos conectados ao sistema elétrico. Relés de proteção bem parametrizados garantem que os dispositivos, como transformadores, motores e outros equipamentos, estejam protegidos contra condições adversas. Por exemplo, em caso de sobrecarga, um relé corretamente configurado pode desligar o circuito antes que danos permanentes ocorram, prolongando a vida útil dos equipamentos e reduzindo custos com manutenção e substituição.

A parametrização também desempenha um papel crucial na conformidade com normas e regulamentos de segurança. Muitas legislações exigem que sistemas elétricos sejam projetados e operados de acordo com padrões específicos, que incluem a utilização de relés de proteção. A correta parametrização ajuda a garantir que as instalações estejam em conformidade com essas normas, evitando multas e sanções que podem resultar de não conformidades.

Além disso, a parametrização de relés de proteção é vital para a segurança dos trabalhadores que operam e mantêm os sistemas elétricos. Um relé mal configurado pode não apenas causar danos aos equipamentos, mas também representar riscos à segurança dos profissionais que trabalham nas instalações. Em situações de falha, a proteção inadequada pode levar a acidentes graves, como choques elétricos ou incêndios. Portanto, garantir que os relés estejam corretamente parametrizados é uma questão de segurança no ambiente de trabalho.

Outro ponto a ser considerado é a integração dos relés de proteção com outros sistemas de automação e controle. Em instalações modernas, é comum que os relés sejam parte de um sistema mais amplo de gerenciamento de energia. A parametrização adequada permite que esses dispositivos se comuniquem de forma eficaz com outros componentes do sistema, como controladores lógicos programáveis (CLPs) e sistemas de supervisão. Isso resulta em uma operação mais eficiente e em uma resposta mais rápida a condições anormais.

Por fim, a parametrização de relés de proteção deve ser vista como um processo contínuo. À medida que as condições de operação mudam, seja devido a alterações na carga, na configuração do sistema ou em outros fatores, é fundamental revisar e ajustar as configurações dos relés. A manutenção regular e a reavaliação das parametrizações garantem que os dispositivos continuem a operar de maneira eficaz e segura ao longo do tempo.

Em resumo, a importância da parametrização de relés de proteção em sistemas elétricos não pode ser subestimada. Esses dispositivos são fundamentais para a segurança, eficiência e confiabilidade das instalações elétricas. A correta configuração dos relés não apenas protege os equipamentos e garante a continuidade do fornecimento de energia, mas também assegura a conformidade com normas de segurança e a proteção dos trabalhadores. Para garantir um funcionamento adequado e seguro, é essencial que a parametrização seja realizada com atenção e revisada periodicamente.

Para sistemas elétricos que utilizam equipamentos como cubiculo blindado media tensão, a parametrização dos relés de proteção se torna ainda mais crítica, pois esses sistemas exigem um controle rigoroso para evitar falhas e garantir a segurança operacional.

Passos para Realizar a Parametrização de Relés de Proteção

A parametrização de relés de proteção é um processo essencial para garantir a segurança e a eficiência dos sistemas elétricos. A seguir, apresentamos um guia passo a passo para realizar essa parametrização de forma adequada, assegurando que os relés funcionem corretamente e protejam os equipamentos conectados.

O primeiro passo na parametrização de relés de proteção é a análise do sistema elétrico. É fundamental entender as características do sistema, incluindo a configuração do circuito, a carga conectada e as condições operacionais. Essa análise deve incluir a identificação de todos os equipamentos que serão protegidos pelos relés, bem como as especificações técnicas de cada um. Compreender o sistema é crucial para determinar os parâmetros corretos a serem configurados nos relés.

Após a análise do sistema, o próximo passo é definir os parâmetros de proteção. Os relés de proteção geralmente possuem várias funções, como proteção contra sobrecarga, curto-circuito, falta de fase e outros. Para cada uma dessas funções, é necessário definir os valores de ajuste, como corrente de disparo, tempo de resposta e limites de operação. Esses valores devem ser baseados nas características do sistema e nas especificações dos equipamentos a serem protegidos.

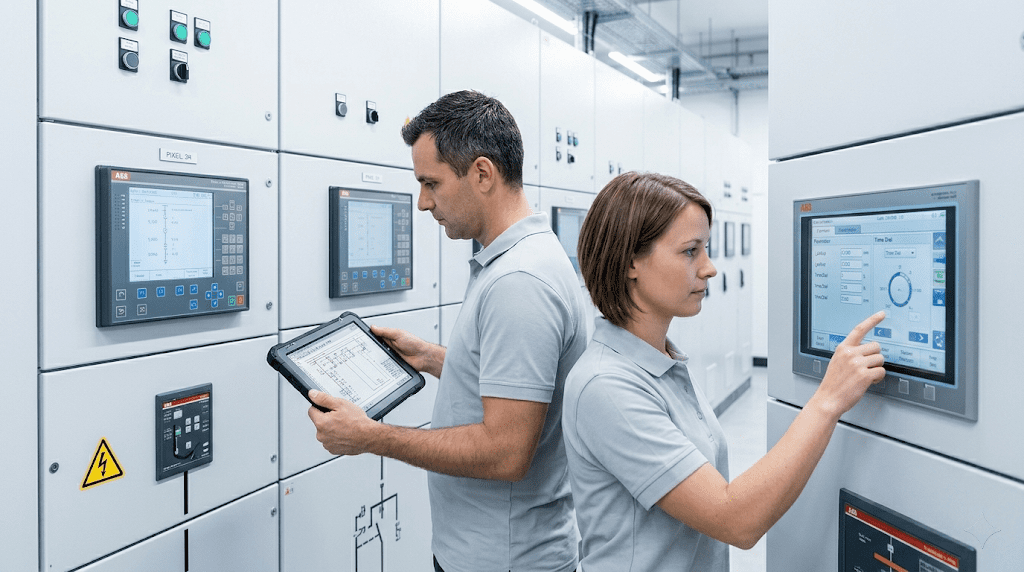

Uma vez definidos os parâmetros de proteção, o próximo passo é configurar o relé. Isso pode ser feito por meio de um software específico ou diretamente no painel do relé, dependendo do modelo. Durante a configuração, é importante seguir as instruções do fabricante e garantir que todos os parâmetros estejam corretamente inseridos. A configuração deve ser realizada com atenção, pois um erro pode comprometer a eficácia do relé e a segurança do sistema.

Após a configuração, é essencial realizar testes de funcionalidade. Esses testes são fundamentais para verificar se o relé está operando conforme o esperado. É recomendável simular condições de falha, como sobrecarga ou curto-circuito, para observar a resposta do relé. Durante os testes, deve-se monitorar se o relé dispara nos tempos e valores configurados. Caso o relé não responda adequadamente, será necessário revisar os parâmetros e realizar ajustes.

Além dos testes de funcionalidade, é importante documentar todo o processo de parametrização. A documentação deve incluir os parâmetros configurados, os resultados dos testes e quaisquer ajustes realizados. Essa documentação é valiosa para futuras manutenções e revisões, além de ser um requisito em muitas normas de segurança. Manter um registro detalhado ajuda a garantir que todos os envolvidos no sistema elétrico tenham acesso às informações necessárias para a operação e manutenção adequadas.

Outro passo importante é realizar a manutenção periódica dos relés de proteção. A parametrização não é um processo único; é fundamental revisar e ajustar os parâmetros regularmente, especialmente quando houver mudanças no sistema elétrico, como a adição de novos equipamentos ou alterações na carga. A manutenção periódica garante que os relés continuem a operar de maneira eficaz e segura ao longo do tempo.

Além disso, é recomendável treinar a equipe responsável pela operação e manutenção dos sistemas elétricos. O conhecimento sobre a parametrização e o funcionamento dos relés de proteção é essencial para garantir que a equipe possa identificar problemas e realizar ajustes quando necessário. O treinamento deve incluir informações sobre como realizar a parametrização, como interpretar os dados dos relés e como responder a situações de falha.

Por fim, ao escolher um Fabricante de Painéis Elétricos, é importante considerar a qualidade dos relés de proteção oferecidos. Optar por fabricantes reconhecidos e confiáveis garante que os dispositivos atendam aos padrões de segurança e eficiência exigidos. Além disso, fabricantes de qualidade geralmente oferecem suporte técnico e documentação detalhada, facilitando o processo de parametrização e manutenção.

Em resumo, a parametrização de relés de proteção é um processo que envolve várias etapas, desde a análise do sistema elétrico até a manutenção periódica. Seguir esses passos garante que os relés operem de maneira eficaz, protegendo os equipamentos e assegurando a segurança das instalações. A atenção aos detalhes e a documentação adequada são fundamentais para o sucesso da parametrização, assim como o treinamento da equipe responsável. Com um processo bem estruturado, é possível maximizar a eficiência e a segurança dos sistemas elétricos.

Erros Comuns na Parametrização de Relés de Proteção e Como Evitá-los

A parametrização de relés de proteção é uma etapa crítica na segurança e eficiência dos sistemas elétricos. No entanto, diversos erros podem ocorrer durante esse processo, comprometendo a eficácia dos relés e colocando em risco a integridade dos equipamentos e a segurança das instalações. A seguir, discutiremos os erros mais comuns na parametrização de relés de proteção e como evitá-los.

Um dos erros mais frequentes é a falta de análise do sistema elétrico antes da parametrização. Muitos profissionais começam a configurar os relés sem entender completamente as características do sistema, como a carga conectada, a configuração do circuito e as condições operacionais. Essa falta de análise pode levar a configurações inadequadas, resultando em disparos indevidos ou em falhas na proteção dos equipamentos. Para evitar esse erro, é fundamental realizar uma análise detalhada do sistema antes de iniciar a parametrização, garantindo que todos os parâmetros sejam ajustados de acordo com as necessidades específicas.

Outro erro comum é a definição incorreta dos parâmetros de proteção. Muitas vezes, os profissionais configuram os relés com valores padrão ou com base em experiências anteriores, sem considerar as particularidades do sistema atual. Isso pode resultar em uma proteção inadequada, onde o relé não dispara quando deveria ou dispara em condições normais de operação. Para evitar esse problema, é essencial definir os parâmetros de proteção com base em dados reais do sistema, levando em conta as especificações dos equipamentos e as condições de operação.

A configuração inadequada do relé também é um erro recorrente. Durante a parametrização, é comum que os profissionais não sigam corretamente as instruções do fabricante ou não utilizem o software apropriado para a configuração. Isso pode levar a erros na inserção dos dados, comprometendo a eficácia do relé. Para evitar esse erro, é importante seguir rigorosamente as orientações do fabricante e utilizar as ferramentas adequadas para a configuração. Além disso, realizar uma verificação dupla dos dados inseridos pode ajudar a identificar possíveis erros antes que o sistema entre em operação.

Outro erro que pode ocorrer é a falta de testes de funcionalidade após a parametrização. Muitos profissionais configuram os relés e assumem que estão funcionando corretamente sem realizar testes adequados. Essa falta de testes pode resultar em surpresas desagradáveis quando o relé é necessário, como em situações de falha. Para evitar esse problema, é fundamental realizar testes de funcionalidade após a parametrização, simulando condições de falha e verificando se o relé responde conforme esperado. Esses testes garantem que o relé esteja operando corretamente e que os parâmetros estejam ajustados de forma adequada.

A documentação inadequada também é um erro comum na parametrização de relés de proteção. Muitos profissionais não mantêm registros detalhados dos parâmetros configurados, dos testes realizados e dos resultados obtidos. Essa falta de documentação pode dificultar futuras manutenções e revisões, além de ser um requisito em muitas normas de segurança. Para evitar esse erro, é essencial manter uma documentação completa e organizada de todo o processo de parametrização, incluindo os parâmetros configurados, os resultados dos testes e quaisquer ajustes realizados.

Além disso, a falta de manutenção periódica dos relés de proteção é um erro que pode comprometer a eficácia do sistema ao longo do tempo. Muitos profissionais realizam a parametrização e não revisitam os parâmetros após mudanças no sistema elétrico, como a adição de novos equipamentos ou alterações na carga. Essa falta de revisão pode resultar em uma proteção inadequada. Para evitar esse problema, é importante estabelecer um cronograma de manutenção periódica, onde os parâmetros dos relés sejam revisados e ajustados conforme necessário.

Outro aspecto a ser considerado é a falta de treinamento da equipe responsável pela operação e manutenção dos sistemas elétricos. Muitas vezes, os profissionais não têm o conhecimento necessário sobre a parametrização e o funcionamento dos relés de proteção, o que pode levar a erros durante a configuração e a operação. Para evitar esse erro, é fundamental investir em treinamento e capacitação da equipe, garantindo que todos os envolvidos tenham o conhecimento necessário para realizar a parametrização de forma adequada.

Por fim, ao escolher uma Empresa de projetos elétricos, é importante considerar a experiência e a reputação da empresa. Optar por empresas reconhecidas e confiáveis garante que os relés de proteção utilizados atendam aos padrões de segurança e eficiência exigidos. Além disso, empresas de qualidade geralmente oferecem suporte técnico e documentação detalhada, facilitando o processo de parametrização e manutenção.

Em resumo, evitar erros comuns na parametrização de relés de proteção é fundamental para garantir a segurança e a eficiência dos sistemas elétricos. A análise do sistema, a definição correta dos parâmetros, a configuração adequada, a realização de testes, a documentação completa, a manutenção periódica e o treinamento da equipe são aspectos essenciais para o sucesso da parametrização. Com atenção a esses detalhes, é possível maximizar a eficácia dos relés de proteção e assegurar a integridade dos equipamentos e a segurança das instalações.

Manutenção e Verificação da Parametrização de Relés de Proteção

A manutenção e verificação da parametrização de relés de proteção são etapas cruciais para garantir a segurança e a eficiência dos sistemas elétricos. Esses dispositivos desempenham um papel fundamental na proteção de equipamentos e na prevenção de falhas, e sua correta parametrização é vital para o funcionamento adequado. Neste artigo, abordaremos a importância da manutenção e verificação, os procedimentos recomendados e as melhores práticas para assegurar que os relés de proteção operem de maneira eficaz ao longo do tempo.

Um dos principais objetivos da manutenção é garantir que os relés de proteção continuem a operar dentro dos parâmetros estabelecidos. Com o tempo, as condições do sistema elétrico podem mudar devido a fatores como a adição de novos equipamentos, alterações na carga ou mudanças nas condições ambientais. Essas variações podem afetar a eficácia dos relés, tornando necessária a revisão e o ajuste dos parâmetros de proteção. Portanto, a manutenção regular é essencial para assegurar que os relés respondam adequadamente a situações de falha.

O primeiro passo na manutenção dos relés de proteção é a verificação periódica dos parâmetros configurados. É recomendável que essa verificação seja realizada pelo menos uma vez por ano, ou com mais frequência se houver mudanças significativas no sistema. Durante essa verificação, os profissionais devem revisar os parâmetros de proteção, como corrente de disparo, tempo de resposta e limites de operação, e compará-los com as condições atuais do sistema. Caso sejam identificadas discrepâncias, os parâmetros devem ser ajustados para garantir a proteção adequada dos equipamentos.

Além da verificação dos parâmetros, é importante realizar testes de funcionalidade regularmente. Esses testes são fundamentais para garantir que os relés de proteção estejam operando corretamente e respondendo conforme esperado. Durante os testes, é recomendável simular condições de falha, como sobrecarga ou curto-circuito, e observar a resposta do relé. Se o relé não disparar nos tempos e valores configurados, será necessário revisar os parâmetros e realizar ajustes. Esses testes ajudam a identificar problemas antes que eles se tornem críticos, garantindo a segurança do sistema.

Outro aspecto importante da manutenção é a limpeza e inspeção dos relés. Com o tempo, poeira e sujeira podem se acumular nos dispositivos, interferindo em seu funcionamento. É recomendável realizar uma limpeza visual regular, removendo detritos que possam ter se acumulado nos relés e em suas partes móveis. Além disso, é importante inspecionar os componentes elétricos em busca de sinais de desgaste ou corrosão. Se forem identificados problemas, como fios soltos ou danificados, eles devem ser corrigidos imediatamente para evitar falhas no sistema.

A documentação também desempenha um papel crucial na manutenção e verificação da parametrização de relés de proteção. É fundamental manter registros detalhados de todas as atividades de manutenção realizadas, incluindo as verificações de parâmetros, os resultados dos testes e quaisquer ajustes feitos. Essa documentação é valiosa para futuras manutenções e revisões, além de ser um requisito em muitas normas de segurança. Manter um registro organizado ajuda a garantir que todos os envolvidos no sistema elétrico tenham acesso às informações necessárias para a operação e manutenção adequadas.

Além disso, a treinamento da equipe responsável pela operação e manutenção dos relés de proteção é essencial. Os profissionais devem estar cientes da importância da manutenção e verificação, bem como dos procedimentos adequados a serem seguidos. O treinamento deve incluir informações sobre como realizar a verificação dos parâmetros, como interpretar os dados dos relés e como responder a situações de falha. Investir na capacitação da equipe garante que todos os envolvidos tenham o conhecimento necessário para manter os relés de proteção em condições ideais de operação.

Outro ponto a ser considerado é a integração dos relés de proteção com outros sistemas de automação. Em instalações modernas, os relés frequentemente fazem parte de um sistema mais amplo de gerenciamento de energia. A manutenção e verificação devem incluir a avaliação da comunicação entre os relés e outros componentes do sistema, como controladores lógicos programáveis (CLPs) e sistemas de supervisão. Garantir que esses dispositivos estejam integrados e funcionando corretamente é fundamental para a eficiência e segurança do sistema elétrico.

Por fim, ao escolher um Painéis elétricos, é importante considerar a qualidade dos relés de proteção utilizados. Optar por dispositivos de fabricantes reconhecidos e confiáveis garante que os relés atendam aos padrões de segurança e eficiência exigidos. Além disso, fabricantes de qualidade geralmente oferecem suporte técnico e documentação detalhada, facilitando o processo de manutenção e verificação.

Em resumo, a manutenção e verificação da parametrização de relés de proteção são essenciais para garantir a segurança e a eficiência dos sistemas elétricos. A revisão periódica dos parâmetros, a realização de testes de funcionalidade, a limpeza e inspeção dos dispositivos, a documentação adequada, o treinamento da equipe e a integração com outros sistemas são aspectos fundamentais para o sucesso da manutenção. Com atenção a esses detalhes, é possível maximizar a eficácia dos relés de proteção e assegurar a integridade dos equipamentos e a segurança das instalações.

Em conclusão, a parametrização de relés de proteção é uma etapa vital para garantir a segurança e a eficiência dos sistemas elétricos. A correta configuração desses dispositivos não apenas protege os equipamentos, mas também assegura a continuidade das operações e a segurança dos profissionais envolvidos. Ao seguir os passos adequados para a parametrização, evitar erros comuns e realizar manutenções periódicas, é possível maximizar a eficácia dos relés de proteção. Assim, as instalações elétricas podem operar de maneira confiável e segura, minimizando riscos e prolongando a vida útil dos equipamentos. Investir tempo e recursos na parametrização e manutenção dos relés é, portanto, uma decisão inteligente e necessária para qualquer sistema elétrico.
